СТЕНД «УСІ-20» (газоструминна подрібнювальна установка)

Відділ термогазодинаміки енергетичних установок

Заввідділом – д-р техн. наук, професор Стрельников Г. О.

Основні техничні характеристики
Габарити експериентальної кімнати, м6×6×8
Габарити УСІ-20, м2×1,5×3,5
Необхідна електрична потужність, кВт2,5
Витрата стисненого повітря при тиску 0,6 МПа, кг/з0,5
Продуктивність подрібнювача по готовому продукті, кг/год.20
Температура робочого повітря на вході в помольну камеру, °К290…1100
Крупність часток матеріалу, що подрібнюються, ммменьше 3,5
Досяжна дисперсність здрібнювання, мкмдо 5
Система вимірів і обробки результатів експериментівНа базі ПК и АЦП

Загальний опис

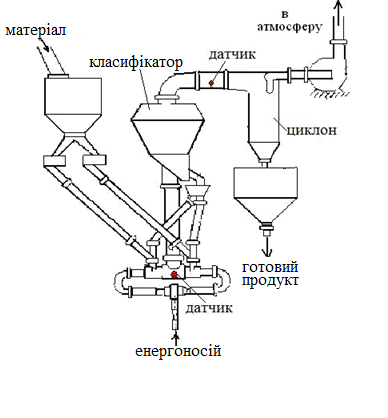

Стенд призначений для вивчення процесу газоструминного здрібнювання сипучих матеріалів різної природи. Стенд УСІ-20 — газоструминна подрібнювальна установка, що містить бункер завантаження матеріалу, помольну камеру, систему подачі й підігріву енергоносія, вентилятор, класифікатор, бункер розвантаження готового продукту.

Забезпечення повітрям стенду здійснюється від стаціонарного компресора. При експериментах використається холодне повітря високого тиску (до 0,6 МПа). Є можливість подавати підігріте повітря за допомогою спеціального теплообмінника, що забезпечує чистоту енергоносія від домішок.

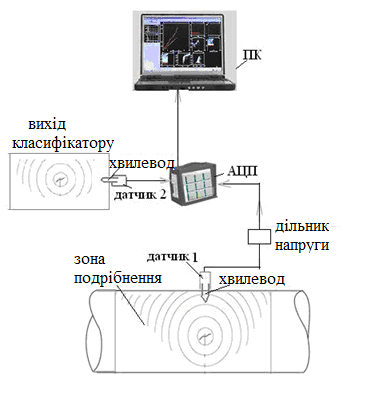

УСІ-20 обладнаний системою вимірів і поточного контролю необхідних параметрів процесу здрібнювання: тиску, температури, витрати повітря, числа оборотів класифікатора. Розроблено й діє система акустичного моніторингу процесу здрібнювання.

Можливості

  1. Розроблена система вимірів параметрів дає можливість реалізовувати широкий діапазон досліджень.
  2. Елементи стенда легко модернізуються для відпрацьовування технологій здрібнювання різних матеріалів.

Технологічні переваги

  • Одержання тонких і надтонких порошків із сипучих матеріалів різної природи;
  • Здрібнювання без привнесення в продукти домішок;
  • Наявність автономного компресора дозволяє проводити тривалі випробування;
  • Різноманітні системи вимірів технологічних і акустичних параметрів.

Практичне застосування

Стенд широко використовується для досліджень і відпрацьовування технології струминного здрібнювання сипучих матеріалів різної природи й властивостей. Розробляються рекомендації з вибору оптимальних режимів здрібнювання й дезінтеграції матеріалів з метою розкриття їхніх властивостей, створення нових технологій у будівництві, хімічній, гірничо-металургійній, фармацевтичній і іншій галузях народного господарства.
