Тематичний напрям – Машинобудування та приладобудування.
Призначення
Підвищення ефективності організації двофазного потоку в трактах газоструминного подрібнювача.
Характеристики
Модернізовані конструктивні параметри ежектора забезпечують рівномірно прискорений потік на виході з ежектора та стабільний пристінковий шар для захисту стінок конструкції від зносу. По периферії розгінної трубки ежектора газоструминного подрібнювача встановлено канал підводу додаткового потоку енергоносія, який надходить до розгінної трубки через щілинні отвори, а на кінці циліндричної розгінної трубки – конічний насадок (конфузор) з кутом конусності 1,5°–3° та довжиною від 0,15 до 0,25 довжини розгінної трубки. Щілинні отвори розташовані під кутом 20°-30° до повздовжньої осі ежектора, що забезпечує захист стінок розгінної трубки від впливу двофазового потоку, підвищує якість продукту та надійність роботи подрібнювача.

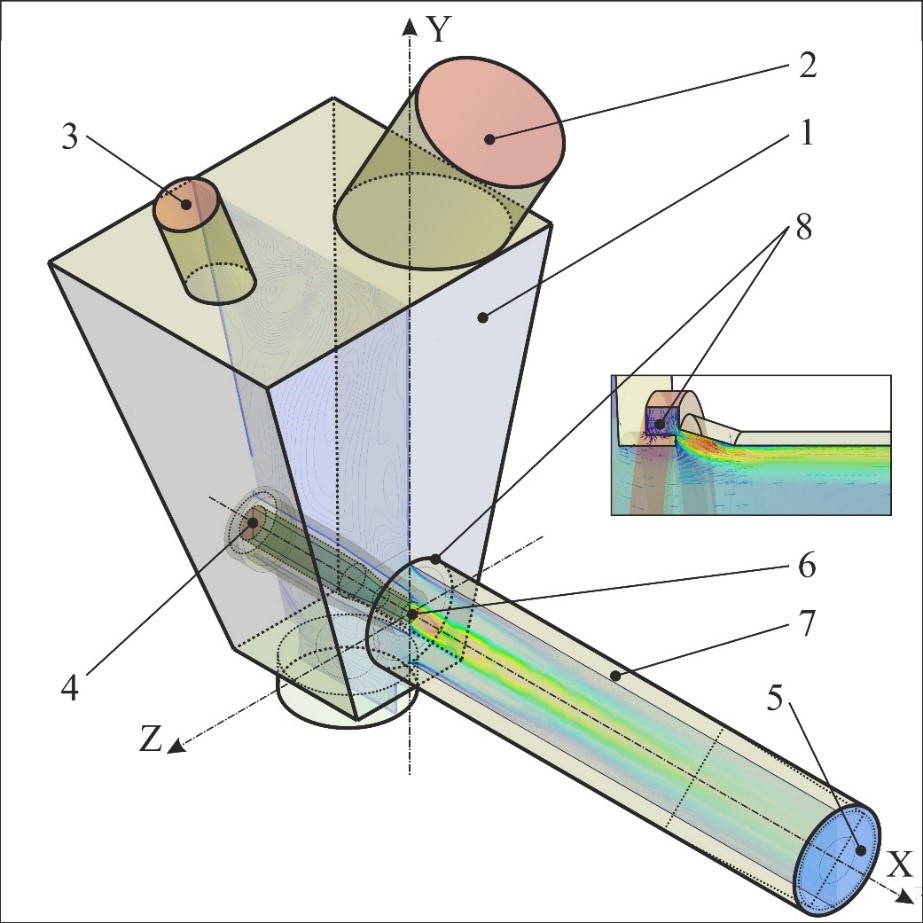

1 – бункер подачі сипкого матеріалу; 2, 3 – трубопроводи;
4 – центральне сопло; 5 – конічний насадок; 6– сопло подачі активного повітря;
7 – розгінна трубка; 8 – канал підведення додаткового потоку енергоносія

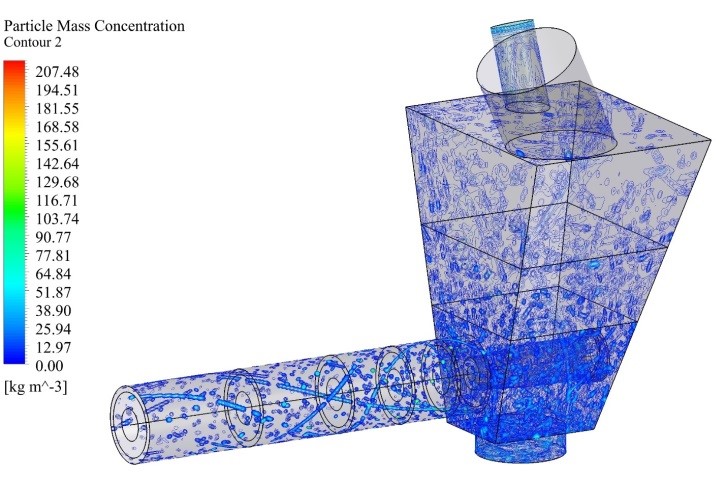

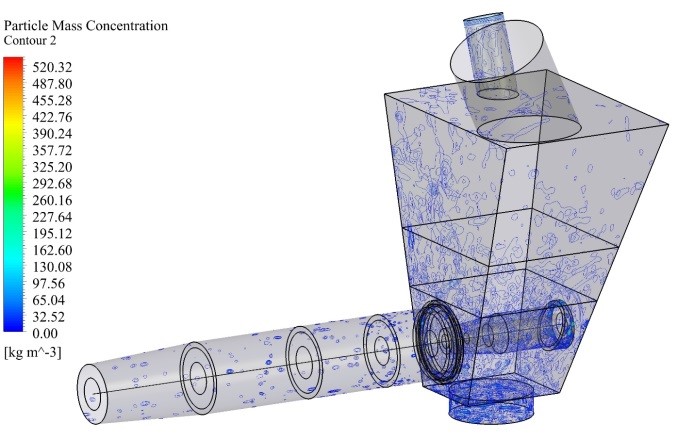

Рисунок 2 – Концентрація твердих часток на стінці розгінної трубки млина до (а) і після (б) модернізації
Переваги
Використання підводу додаткового потоку енергоносія захищає розгінні трубки від зносу, тим самим унеможливлює виникнення домішок у продукті подрібнення від зносу стінок розгінної трубки. Конічний насадок дозволяє організувати течію всередині розгінної трубки так, щоб отримати на виході більш рівномірний потік частинок матеріалу, що покращує процес їх подрібнення. Аналогів таких систем для струминних млинів не існує.
Рівень готовності розробки. Пропозиції для комерціалізації
IRL6, TRL5
Впровадження у напівпромислові, промислові малого розміру установки, підтримка розробки та проєктування системи
Охорона інтелектуальної власності
IРR3.
